風機盤管彈簧減震器安裝的注意事項有哪些？

風機盤管彈簧減震器安裝的注意事項有哪些？有什么特點？

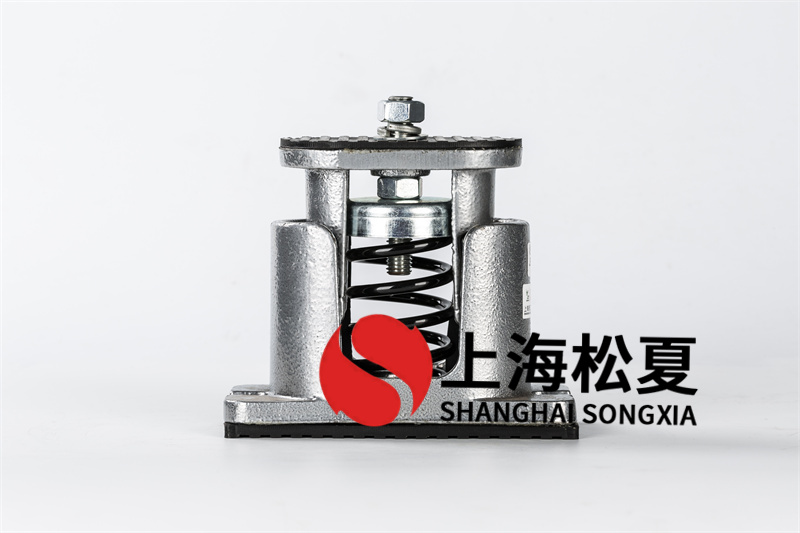

風機盤管彈簧減震器安裝

1、風機盤管支管彈簧減震器應在主管以上風機盤管安裝的注意事項有哪些？有什么特點？ ，主管上部應傾斜45°開口。由主管引出的支管應在原位上翻一次風機盤管安裝的注意事項有哪些？有什么特點？ ，水平略向上（大于1%坡度）與風機盤管的給回水管接口連接，不得再次調高或調低

2、風管盤管彈簧減震器吊架應牢固垂直，與設備吊架孔一致。在大風量風機盤管和高噪音要求的情況下，可根據需要加裝彈簧阻尼器。

3、風機盤管常規連接方式：供水為①-閘閥，②-過濾器，④-金屬軟管（L=250mm）?；厮疄棰?閘閥，③-電動二通閥（垂直向上），④-金屬軟管（L=250mm）。閥門組件靠近設備安裝，便于統一進出。

4、風機盤管閥組應配獨立吊架

5、安裝時風機盤管頂部應保持水平，以保證冷凝盤坡度正確，無下坡現象。盤管冷凝水管采用L1=150mm長透明軟膠管連接

風機盤管彈簧減震器安裝軸測圖

風機盤管彈簧減震器安裝局部大樣圖

冷卻塔安裝彈簧減震器

1、冷卻塔彈簧減震器進出水管在冷卻塔接口處應設置固定支架，防止管子重量過大壓在塔壁上造成冷卻塔損壞

2、冷卻塔彈簧減震器應水平安裝，單臺冷卻塔安裝水平與垂直度允許偏差為2/1000。在同一冷卻水系統中安裝多個冷卻塔時，每個冷卻塔的水面高度應相同，高度差不應大于30mm

3、冷卻塔彈簧減震器的基礎應在冷卻塔規格、型號、品牌確定后，根據廠家的樣品資料進行施工；基礎的尺寸、標高和強度應符合要求。施工時不能破壞原有屋面防水結構

4、冷卻塔彈簧減震器與地基接觸處找平后再安裝阻尼裝置，阻尼裝置用設備和地腳螺栓固定

1、制冷機組常規連接方式：進水側（根據水流方向）：④-蝶閥，③-Y型過濾器，②-橡膠軟連接；出水側：②-橡膠軟連接，①-電動閥，④-蝶閥。大小頭（如果有），水平管連接到頂層，⑤-排水管，系統的最低部分，排入附近的排水溝

2、設備安裝彈簧減震器前，應將基礎尺寸、強度、平整度、排水溝等進行驗收。彈簧減振器的型號、定位尺寸、可選數量等參數的確定，必須由制造廠技術人員準確計算，并經設計單位確認。機組縱橫水平偏差不大于1/1000

3、設備管道彈簧減震器及部件應單獨設置并由吊架支撐，單元設備不應承受管道、管件、閥門的重量

4、設備管道彈簧減震器出口彎頭底部裝有底托式落地支架

單級單吸臥式離心彈簧減震器泵連接安裝

1、①-蝶閥，②-Y型過濾器彈簧減震器，③-橡膠軟接頭，④-大小頭（水平管為頂平連接），⑤-止回閥，⑥-壓力表， ⑦ -排水管。

2、安裝前，水泵基礎應經土建單位審查驗收?；A強度基礎必須滿足維護強度；基礎尺寸應符合要求，限位裝置設置方便。泵的平面位置和標高允許偏差為±10mm；

3、泵減振平臺的尺寸、重量及減振器設置位置應通過詳細設計計算確定。 （慣性基重、尺寸、彈簧減振布置位置考慮動載荷）。

4、減振平臺的四個側面都應受到限制。限位裝置與減振底座之間應有L1=5mm～10mm的間隙，并用橡膠板隔開。
